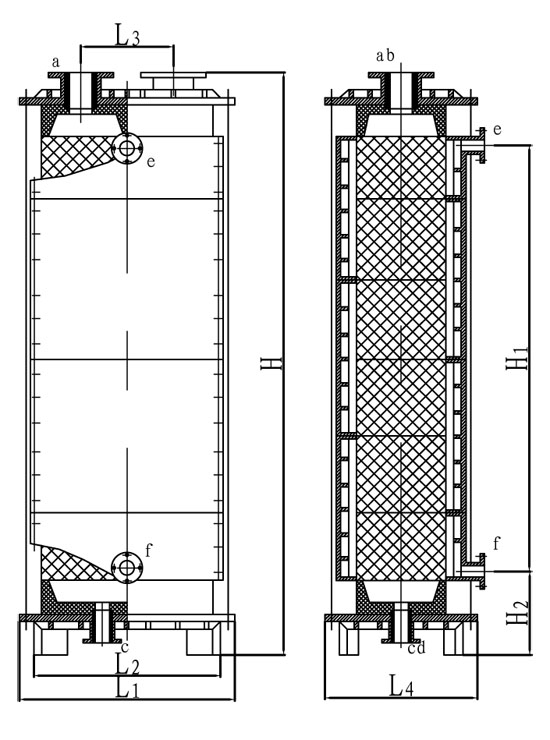

3JK型、KS型矩形块孔式石墨换热器

型号		规格M2	管口表									安装尺寸							重量(kg)	散热块数
			物料进口a		物料出口b		排进口或冷凝液出口c		排进口或冷凝液出口d		冷却水货蒸汽进口ef	H	H1	H2	L1	L2	L3	L4
			db	Dg	db	Dg	db	Dg	db	Dg		H	H1	H2	L1	L2	L3	L4
3JK38	12/12 14/18	6	80	125	80	125	40	80			50	1310	673	346	535	415	230	726	774	2
		9	80	125	80	125	40	80			50	1693	1056	346	535	415	230	726	994	3
		10	80	125	80	125	40	80			50	2076	1439	346	535	415	230	726	1214	4
		5	80	125	80	125	40	80			50	1310	673	346	535	415	230	726	764	2
		8	80	125	80	125	40	80			50	1693	1056	346	535	415	230	726	979	3
3JK66	12/12	15	100	150	100	150	50	100			80	1787	1028	407	790	670	400	763	1651	3
		20	100	150	100	150	50	100			80	2170	1411	407	790	670	400	763	1979	4
		25	100	150	100	150	50	100			80	2553	1794	407	790	670	400	763	2219	5
		30	100	150	100	150	50	100			80	2936	2177	407	790	670	400	763	2589	6
		38	150	200	150	200	50	100	50	100	80	2160	1411	400	798	678	370	763	2793	8
		47	150	200	150	200	50	100	50	100	80	2543	1794	400	798	678	370	1146	3254	10
		55	150	200	150	200	50	100	50	100	80	2926	2177	400	798	678	370	1146	3716	12
		65	150	200	150	200	50	100	50	100	80	3309	2560	400	790	678	370	1146	4178	14
	18/14	14	100	150	100	150	50	100			80	1787	1028	407	790	670	400	1146	1645	3
		18	100	150	100	150	50	100			80	2170	1411	407	790	670	400	763	1986	4
		23	100	150	100	150	50	100			80	2553	1794	407	790	670	400	763	2318	5
		28	100	150	100	150	50	100			80	2936	2177	407	790	670	400	763	2575	6
		36	150	200	150	200	50	100	50	100	80	2160	1411	400	798	678	370	1146	2781	8
		15	150	200	150	200	50	100	50	100	80	2543	1794	400	798	678	370	1146	3234	10
		54	150	200	150	200	50	100	50	100	80	2926	2177	400	798	678	370	1146	3692	12
		60	150	200	150	200	50	100	50	100	80	3309	2560	400	798	678	370	763	4150	14
	20/16	12	100	150	100	150	50	100			80	1787	1028	407	790	670	400	763	1640	3
		16	100	150	100	150	50	100			80	2170	1411	407	790	670	400	763	1976	4
		20	100	150	100	150	50	100			80	2553	1794	407	790	670	400	763	2309	5
		24	100	150	100	150	50	100			80	2936	2177	407	790	670	400	763	2639	6
		32	150	200	150	200	50	100	50	100	80	2160	1411	400	798	678	370	1146	2765	8
		40	150	200	150	200	50	100	50	100	80	2543	1794	400	798	678	370	1146	3224	10
		48	150	200	150	200	50	100	50	100	80	2926	2177	400	798	678	370	1146	3668	12
		55	150	200	150	200	50	100	50	100	80	3309	2560	400	798	678	370	1146	4112	14

产品说明：3JK型、KS型矩形块孔式石墨换热器
