型号					GX13	GX19	GX37	GX61	GX85	GX103	GX121	GX139	GX163	GX199
面积					3	5	10	15	20	25	30	35	40	50

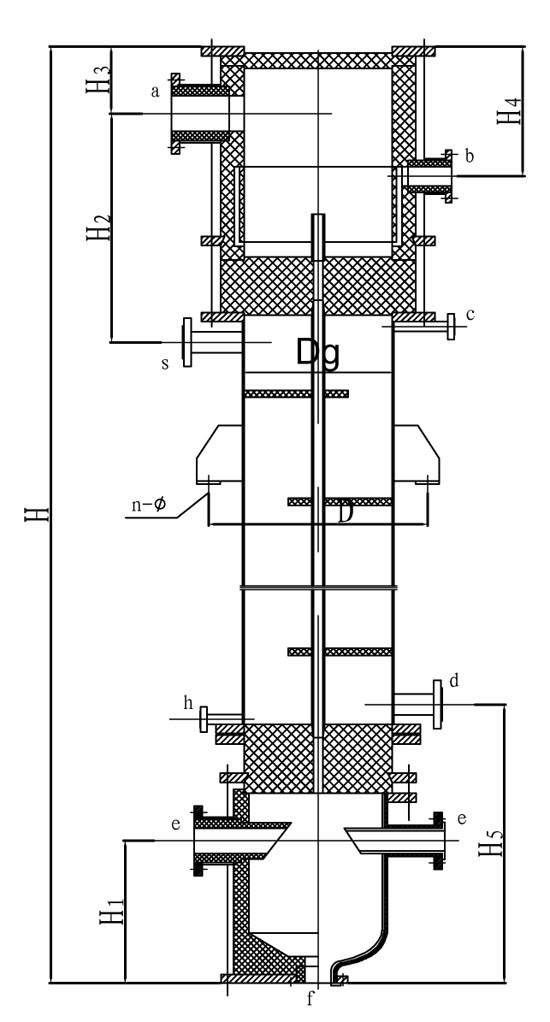

安装尺寸			Dg		231	300	350	450	500	550	600	650	700	800
			D		530	598	648	751	802	902	952	1007	1050	1158
			n-Φ		2-18	2-18	2-23	2-23	2-23	2-20	4-30	4-30	4-30	4-30
			H		4254	4309	4374	4496	4591	4658	4793	4920	5025	5102
			H1		380	380	380	400	400	400	400	470	470	470
			H2		464	494	534	599	664	709	749	769	844	894
			H3		185	200	225	257	297	299	354	361	391	418
			H4		270	305	350	402	447	499	568	575	635	682
			H5		825	825	835	885	905	905	950	1055	1075	1105
管口尺寸	a	气体入口	dB		75	100	125	150	200	200	225	225	250	275
	a	气体入口	Dg		100	125	150	200	225	225	300	300	350	350
	b	稀酸入口	dB		50	50	70	75	75	100	100	100	125	125
	b	稀酸入口	Dg		70	70	80	100	100	125	125	125	150	150
	c	排气口	Dg		20	20	20	20	25	25	25	25	25	25
	d	冷却水入口	Dg		50	50	50	80	80	80	100	100	100	100
	e	尾气出口	I型	dB Dg	70/100			100/125	125/100		150/200
	e	尾气出口	IT型	Dg	70			100	125		150
	f	产品酸出口	I型	dB Dg	70/80				100/125		125/150
	f	产品酸出口	IT型	Dg	70				100		125
	h	放水口	Dg		25				25
	s	冷却水出口	Dg		50			80		80		100
设备重（kg）					385	450	565	820	1020	1180	1435	1700	1995	2480
